30' TONNERRE Double-ender - steel


30' TONNERRE Double-ender - steel

500.00

Design. #923.

30’  9M. TONNERRE. Double-ender. Twin Keels.

L.O.A30’-8” x L.W.L27’-0” x Beam 11’-3” x Draft 4’-3” x Dspl. 18.000lbs x SA. 634 sq/ft.

          9.35 M.             8.23M.             3.43M.       1.30M.              8T.165               59 sq/m.

Plans for this Steel Ocean Sailing Yacht include the following sheets.

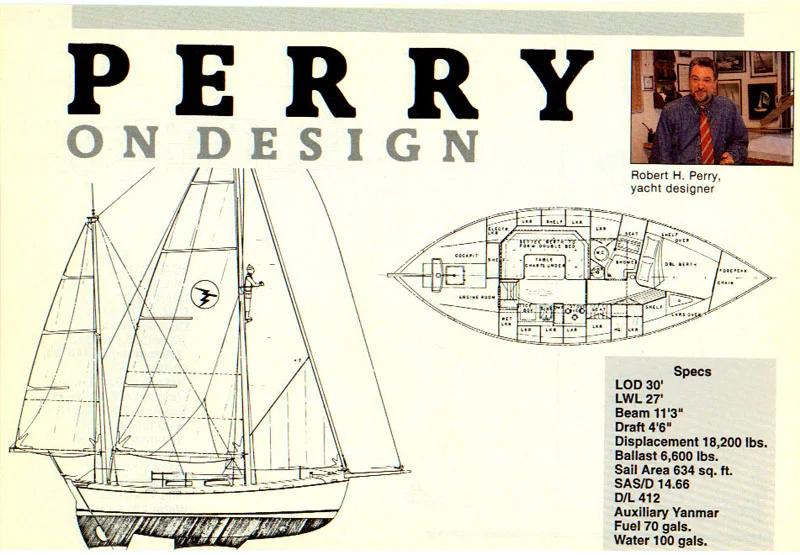

DRG.   923-01   Sail Plan. Bermudan Yawl/Ketch.  SCALE:   1/2"=1'-0"   1:24

DRG.   923-02   Masts and Rigging.                                         "       "        "

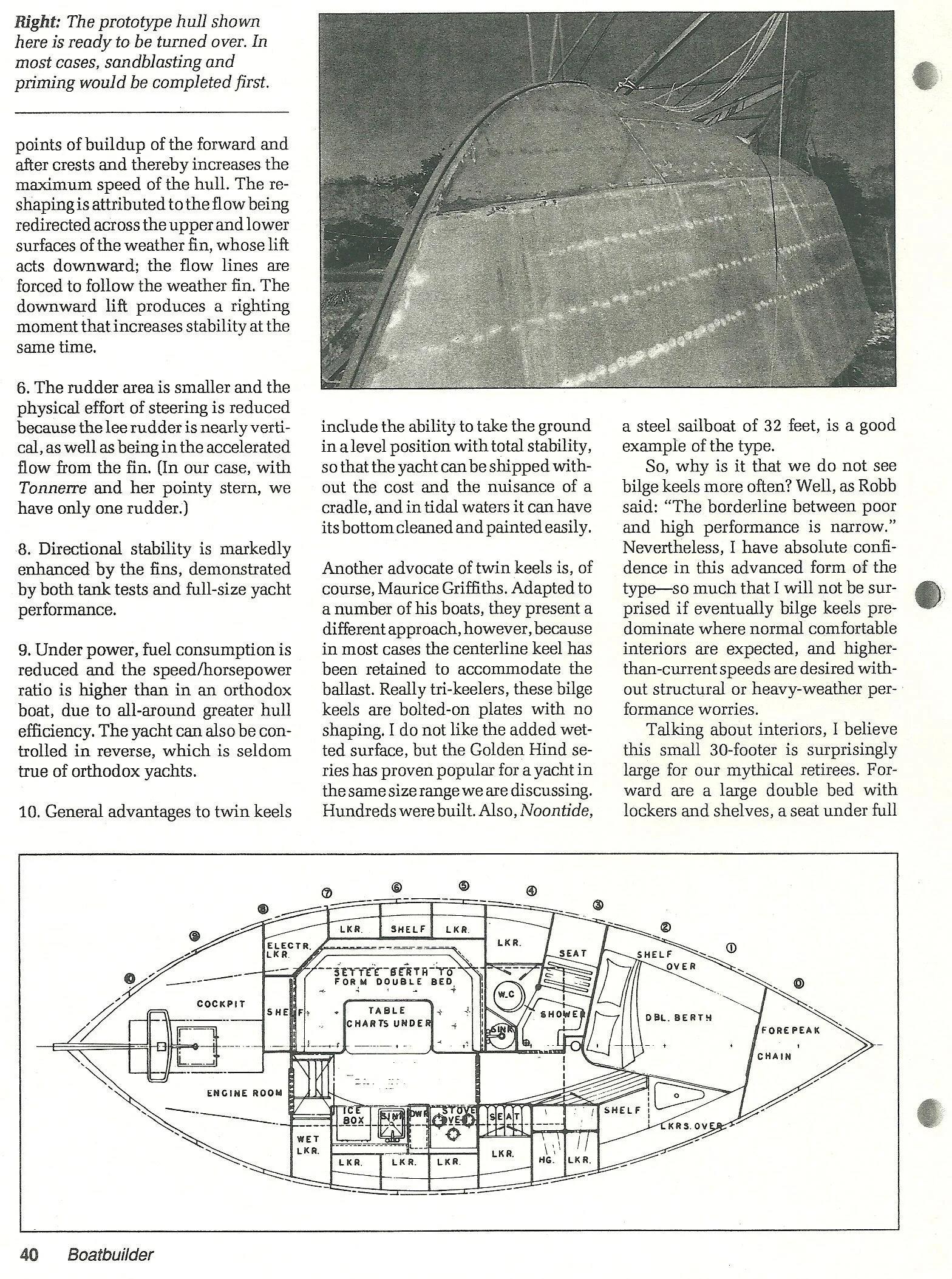

DRG.   923-03   Accommodation Plan.                                   3/4"=1'-0"   1:16

DRG.   923-04   Sections.                                                        "        "        "

DRG.   923-05   Lines Plan and Table of Offsets.                     "        "       "

DRG.   923-06   Keel Plan.                                                    1 1/2"=1'-0"  1: 8

DRG.   923-07   Construction Plan.                                         3/4"=1'-0"   1:16

US$500.00. Buy.

Add To Cart
