35' IMAGIRO #355 - steel


35' IMAGIRO #355 - steel

500.00

Design# 209   IMAGIRO 355.

35.5' Steel; finkeel or twin keels; aft cockpit; trunk cabin; imperial and metric scales.

L.O.A 36’ x L.O.D 35’ x L.W.L 30’-5” x Beam 10’-10” x Draft 5’-4” x Displ. 18050Lbs. x ballast 5954lbs

10.98M. 10.67M. 9.27M.  3.30M.  1.63M. 8T.187.  2T.700

Dspl./ L 286; Sail area 737.5 SA/Dspl 19.02

                                685sq/ft.

 Drawings included with the purchase of plans.

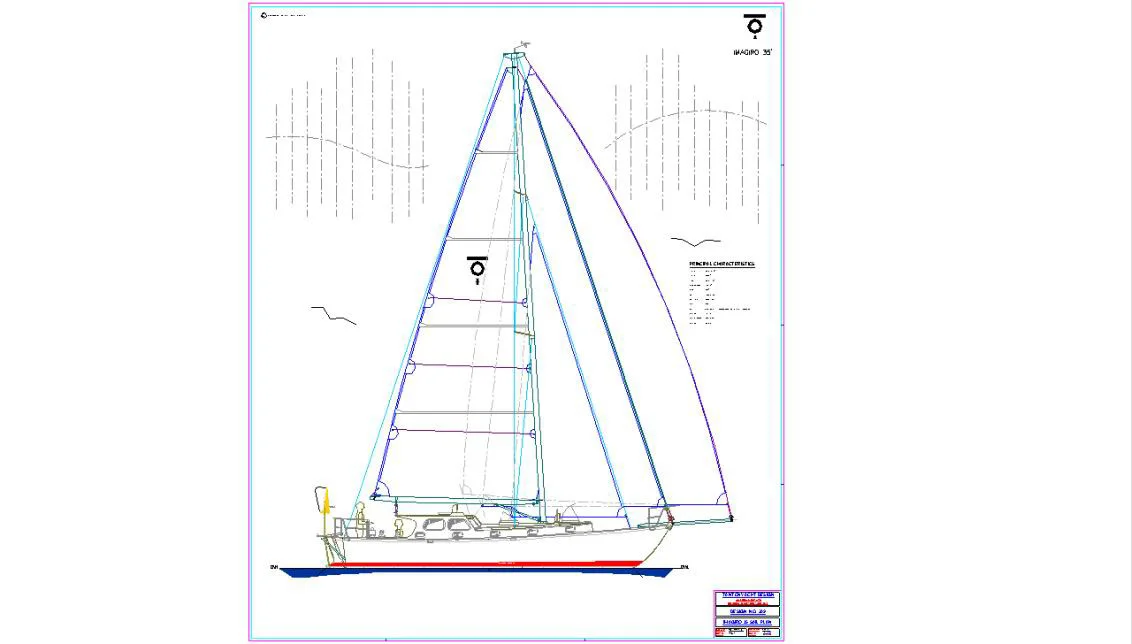

DRG. 209 - # 01 SAIL PLAN.                                                 (slp)                  3/8"= 1'-0"         1: 32

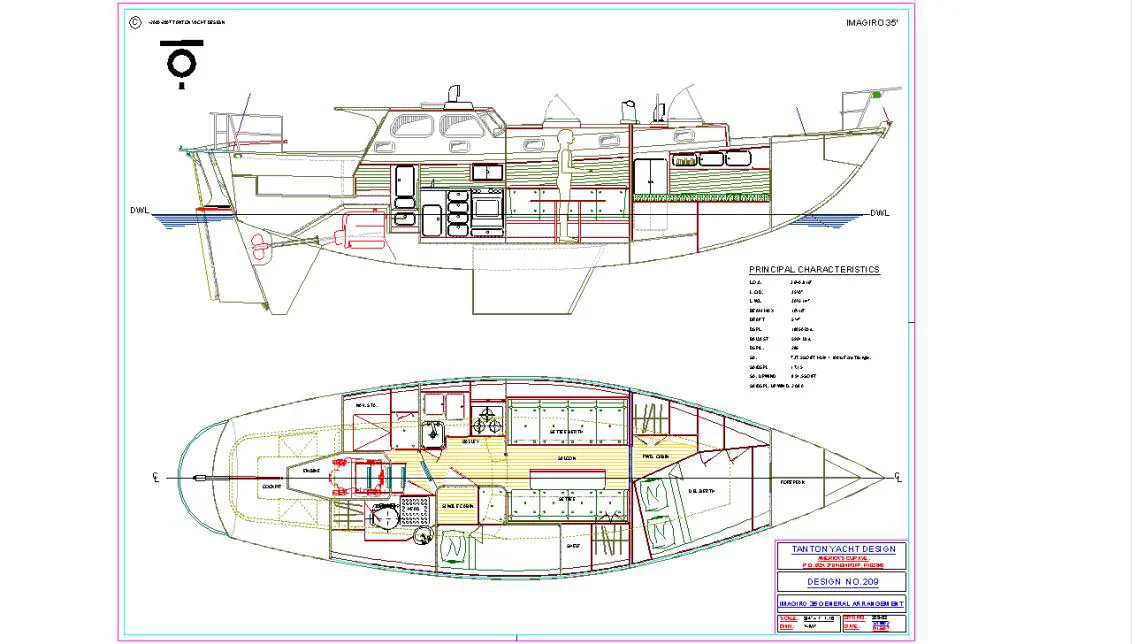

DRG. 209 - # 02 GENERAL ARRANGEMENT.                     (gap)                 3/4"=1'-0"          1: 16

DRG. 209 - # 03STEELLAYOUT PATTERN.                     (plg)                   "     "                 "     "

DRG. 209 - # 04   MIDSHIPS SECTIONS.                             (mscf; msct)    1 1/2"= 1'-0"         1: 8

DRG. 209 - # 05   CONSTRUCTION PLAN.                          (cpl)                   3/4" = 1'-0"        1:16

DRG. 209 - # 06   DECK PLAN.                                             (dck)                  3/4" = 1'-0"        1:16

DRG. 209 - # 07   KEEL PLAN.                                              (fkl; tkl)               "     "                 "     "

DRG. 209 - # 08   RUDDER PLAN.                                       (rdr)                    "     "                "     "

DRG. 209 - # 09   MAST AND RIGGING.                              (mr)                   3/8"=1'-0"          1: 32

DRG. 209 - # 10   DETAILS.                                                  (231)                     various.

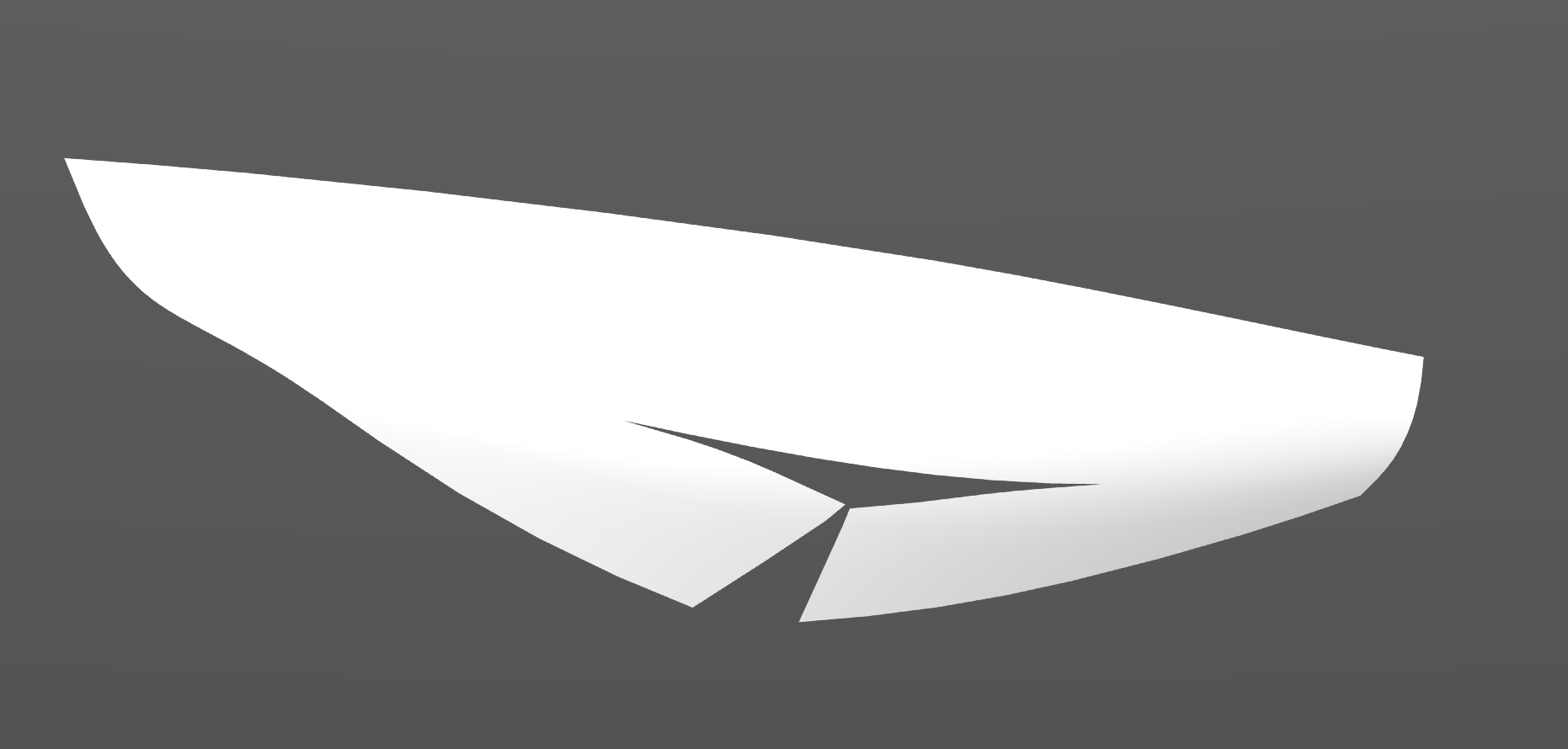

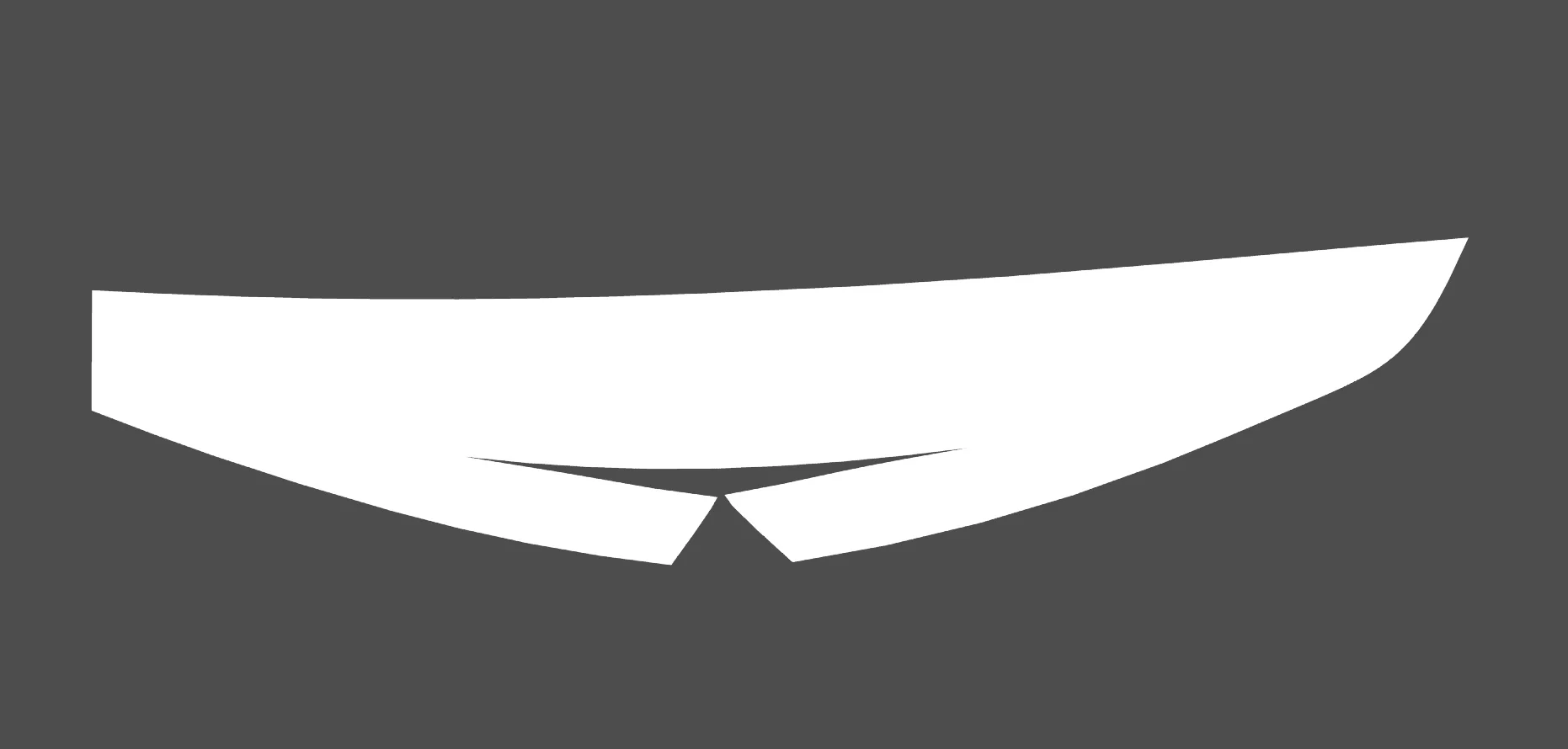

DRG. 209 - # 11   MODEL.                                                    (mdl)                      no scale.

US$500.00. Buy.
