37'6" Double Ender - long keel wood construction


37'6" Double Ender - long keel wood construction

750.00

Design #226.

Double ender. Long Keel. Wood Construction.

L.O.A 37’-6” x L.W.L 34’-6” x Beam 11’-3” x Draft 5’-6” x Displ. 22400Lbs. x Sail area. 770sq/ft.

      11.43M.            10.52M.           3.43M.         1.68M.                       10T.                  71.5sq/m.

Plans for this Heavy Duty Offshore Cruising Boat include the following sheets.

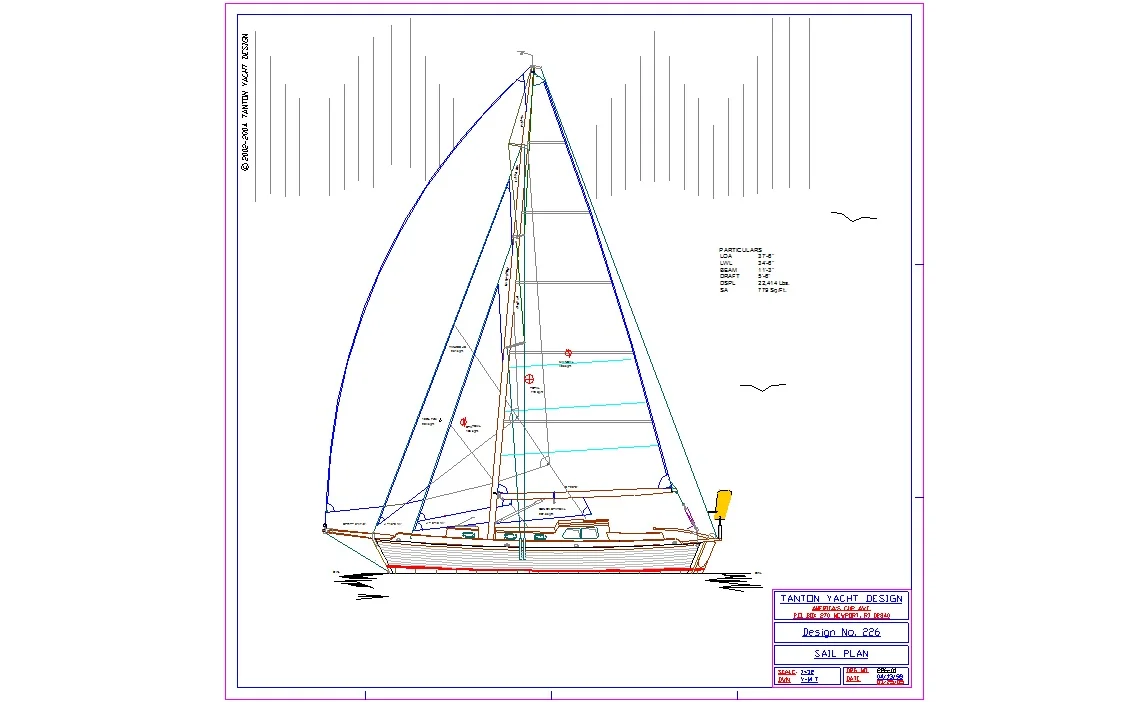

DRG.   226-01   Sail Plan; Bermudan Cutter rig          Scale:    3/8"=1'-0"   1:32

DRG.   226-02   Mast and Rigging                                            3/8"=1'-0"   1:32

DRG.   226-03   General Arrangement Plan.                               3/4"=1'-0"   1:16

DRG.   226-04   Sections.                                                            3/4"=1'-0"   1:16

DRG.   226-05   Lines Plan and Table of Offsets.                        3/4"=1'-0"   1:16

DRG.    226-06   Keel                .                                             1 1/2"=1'-0"   1:8

DRG.   226-07   Construction.  (wood)                                         3/4"=1'-0"   1:16

US$750.00. Buy.

Add To Cart
