44'7" International Design Class


44'7" International Design Class

0.00

Design#244

Plywood or cored glass construction.

International Design Class.

L.O.A 44’-7” x L.W.L 32’-6” x Beam 6’-7 ½” x Draft 6’-0” x Displ. 6900Lbs. x Sail area 610 sq/ft.

      13.59M.               9.9M.              2.02M.         1.83M.           3T.130                       56.67sq/m.

Drawings included with the purchase of plans.

DRG.   246-01   Table of Offsets

DRG.   246-02   Lines Plan.                                             Scale:   1/2"  = 1'-0"    1:24

DRG.   246-03   Keel Plan                                                        1 1/2" = 1'-0"    1:8

DRG.   246-04   Rudder Plan.                                                    1 1/2" = 1'-0"   1:8

DRG.   246-05   Midship Sections.                                               1 1/2" =  1'-0"  1:8

D RG.   246-06   Construction Plan.                                               1/2"  =  1'-0"  1:24

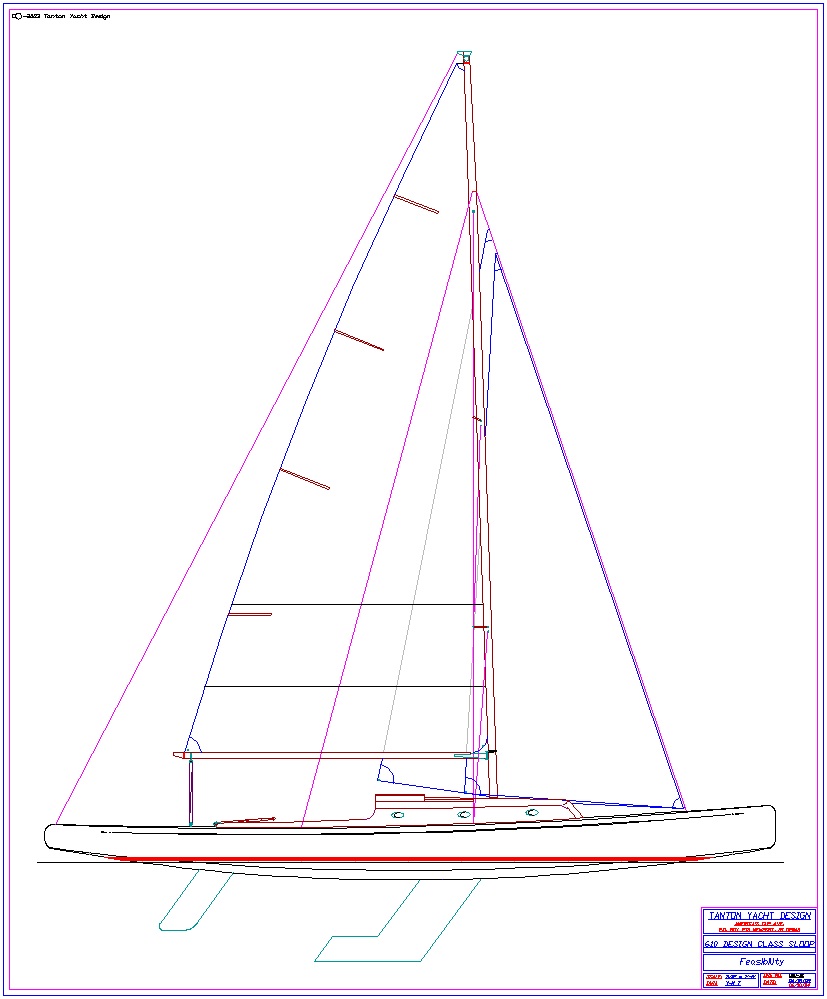

DRG.    246-07   Sail Plan.                                                             3/8"  = 1'-0"   1:32

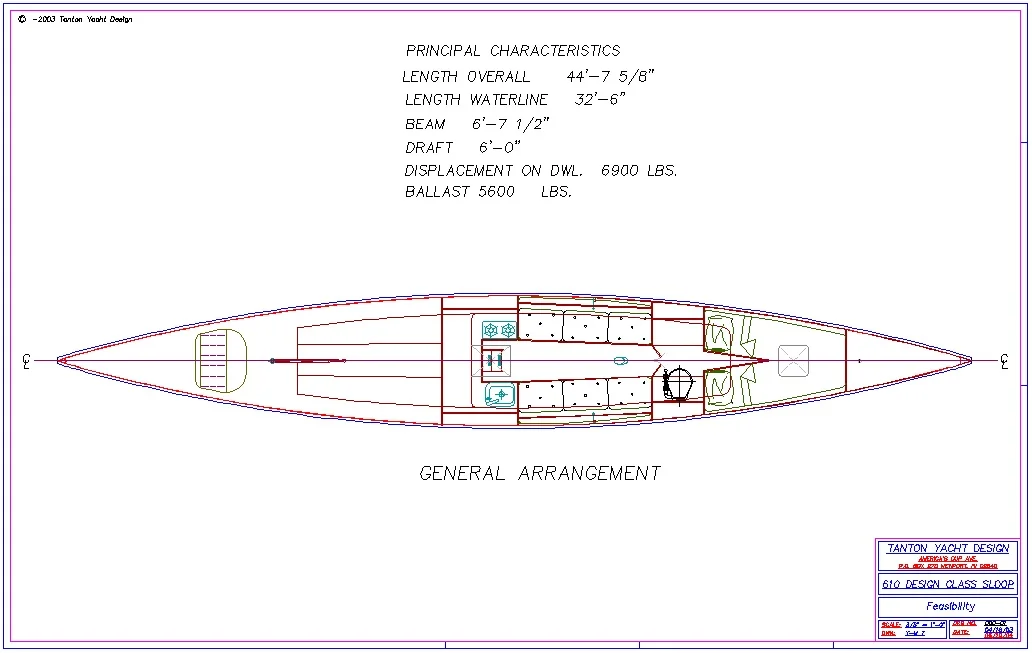

DRG.    246-08   Accommodation Plan                                           1/2" = 1'-0"    1:24

DRG.    246-09   Mast &  RiggingPlan   (Bermudan).                    3/8" = 1'-0"   1: 32

DRG.    246-10   Deck Plan.                                                            1/2" = 1'-0"   1 :24
