63' C-N - aluminum


63' C-N - aluminum

5,000.00

Design #964

C-N. 63.

L.O.A 63’-0” x L.W.L 57’-9” x Beam 14’-0” x Draft 8’-0” x Dspl. 54000lbs x Ballast 16200lbs.

19.20M.     17.60M.        4.27M.         2.44M.           24.5T.           7.35T.

Plans for this steel or aluminum radius chine, marconi cutter with fin keel and spade rudder include the following sheets.

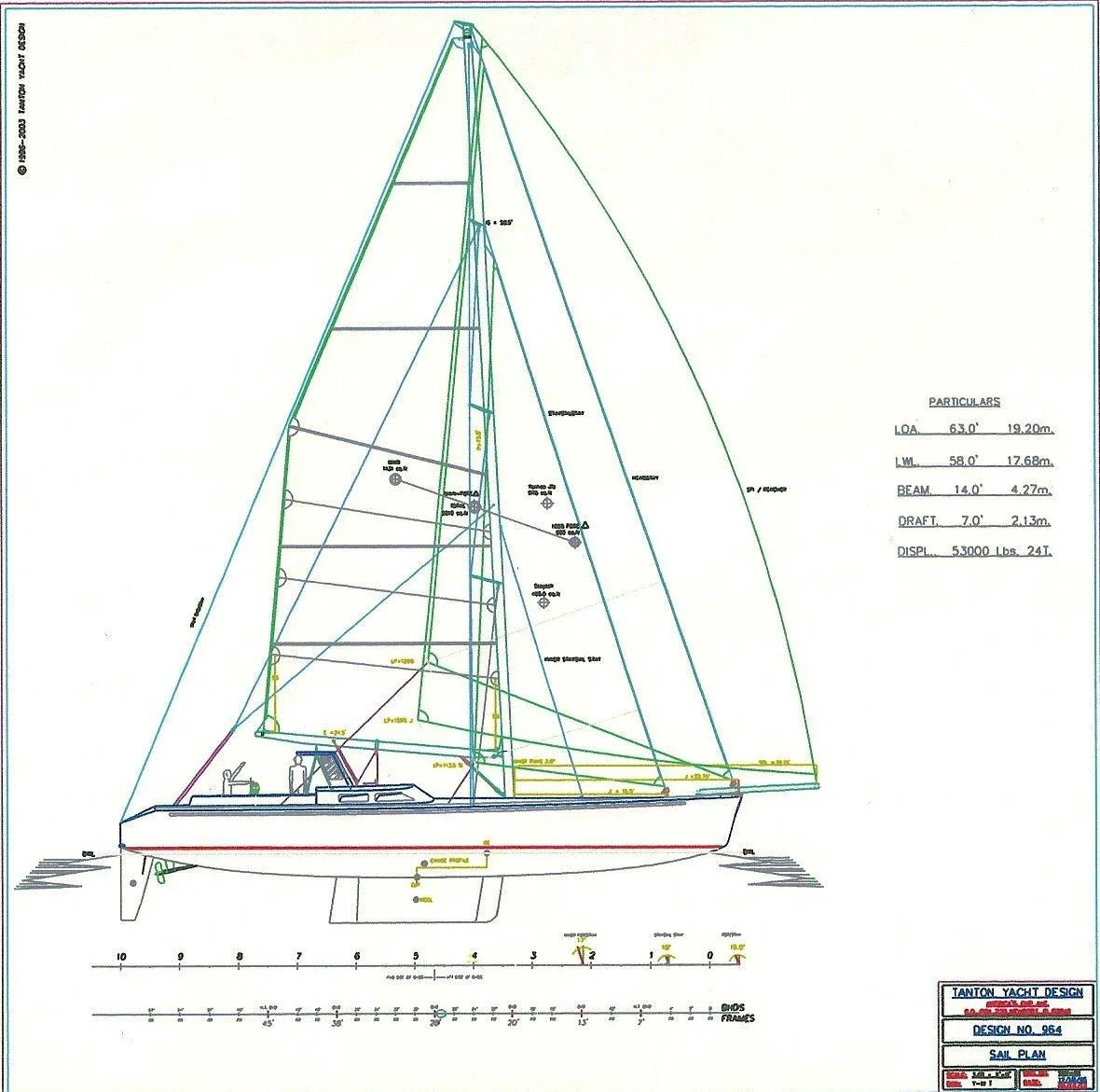

DRG.   964-01  Sail Plan.                                          SCALE:   3/8"=1'-0"   1: 32

DRG.   964-02  Mast and Rigging.                                               "       "        "

DRG.   964-03  Lines Plan.                                                                          1: 20

DRG.   964-04  Table of Offsets.                                                 "        "        "

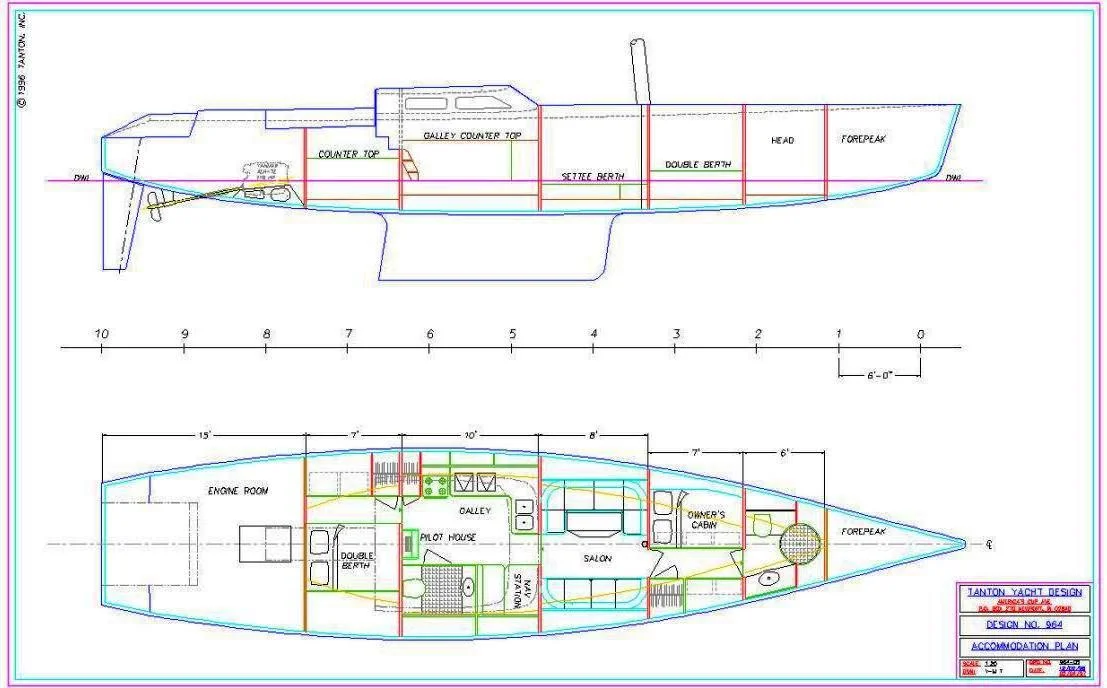

DRG.   964-05  General Arrangement Plan.                                                1: 20

DRG.   964-06  Midship Construction Section                      1 1/2"=1'-0"    1: 8

DRG.   964-07  Construction Plan.                                            3/4"= 1'-0"  1: 16

DRG.   964-08  Deck Plan.                                                                          1: 20

DRG.   882-09  Construction Sections.                                      ¾”= 1’-0”   1: 16

DWG.  964-10  Chainplates.                                                        3”= 1’-0”    1: 4

DWG.   964-11  Keel Details.                                                       ½”= 1’-0”   1: 12

DWG.  964-12  Rudder Construction.                                         1 ½= 1’-0”   1: 8

US$5,000.00. Buy.



Full Size Drawings: 1’=1’   1:1

DWG.  964-13  Full Size Bulkheads. F1.

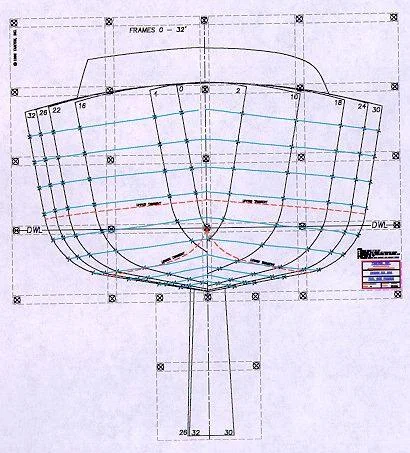

DWG.  964-14  Full Size Frames.     F2.

DWG.  964-15  Full Size Frames.     F3.

DWG.   964-16  Full Size Keel Foils. K2.

DWG.   964-17  Full Size Rudder Foils. R2.

DWG.    964-18   Full Size Stem Profile.

Optional patterns US$2,000.00 extra. Buy.

Add To Cart
